Метеостанция на базе Raspberry Pi

Он исследует несколько различных способов подключения датчиков к Raspberry Pi, а именно:

• DHT22 - Датчик температуры и влажности - Digital Comm
• DS18B20 - Датчик температуры - 1-Wire
• BMP180 - Датчик температуры и давления - I2C
• УФ - Ультрафиолетовый датчик - Аналоговый датчик через шину A / D и SPI

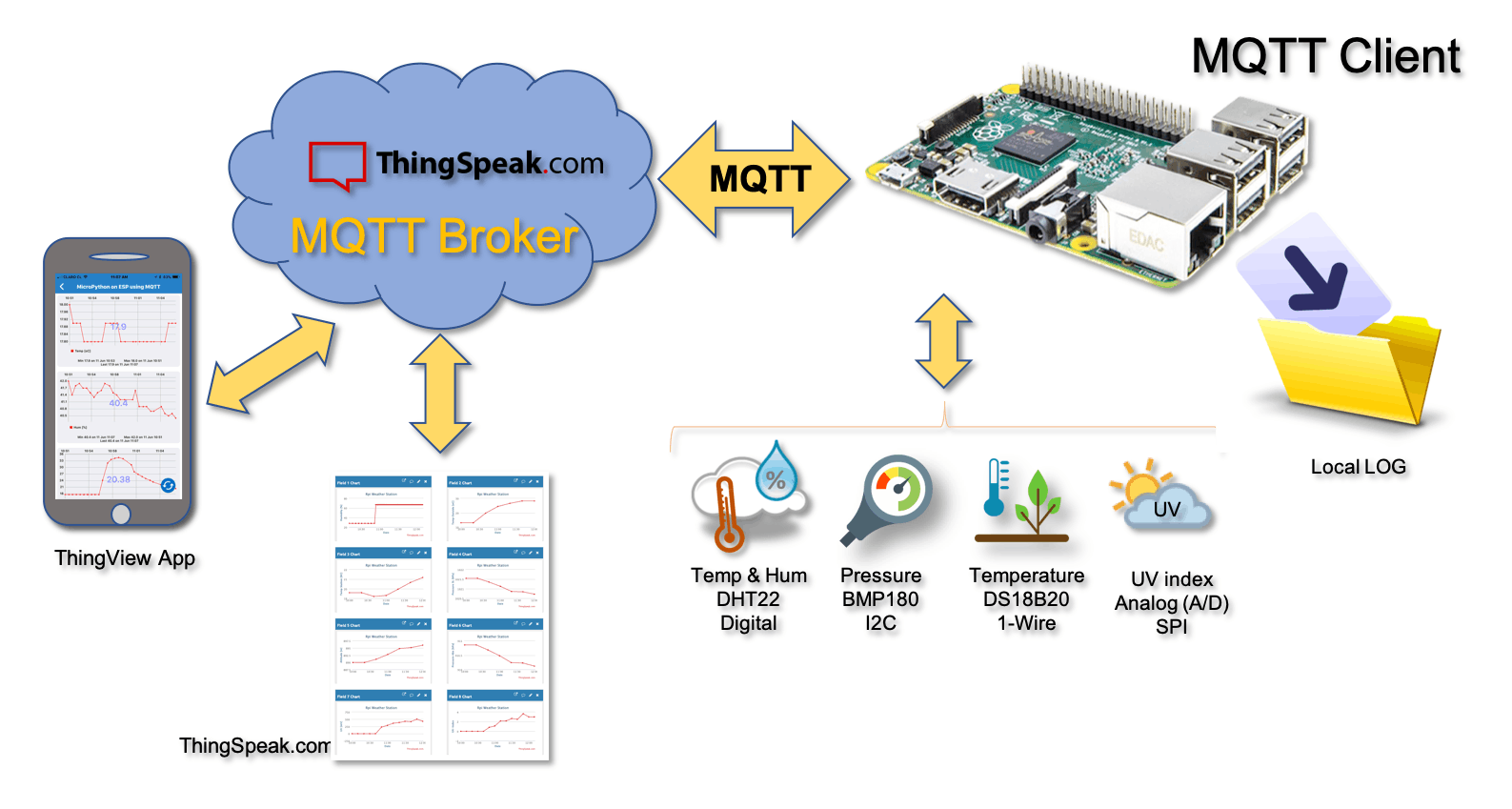

Вкратце, все данные будут собраны, сохранены локально в файле CSV и отправлены в службу IoT (ThingSpeak.com) по протоколу MQTT, как показано на блок-схеме ниже:

Чтобы завершить настоящую метеостанцию, на последнем этапе вы также узнаете, как измерять скорость и направление ветра, следуя Маурисио ПинтоT учебник.

Расходные материалы:

• Raspberry Pi V3 - 32 доллара США
• DHT22 Датчик температуры и относительной влажности - 9,95 долларов США
• Резистор 4К7 Ом
• DS18B20 Водонепроницаемый датчик температуры - 5,95 долларов США
• Резистор 4К7 Ом
• Датчик атмосферного давления, температуры и высоты BMP180 - 6,99 долларов США
• УФ-датчик - 4 доллара США
• Adafruit MCP3008 8-канальный 10-разрядный АЦП с интерфейсом SPI - 5,98 долларов США
