Варианты шага и угла наклона выводов для серии разъемов питания

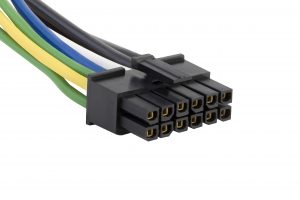

Компактные разъемы имеют конфигурацию «провод-плата» и «провод-провод» и были спроектированы с полностью поляризованными корпусами с защитным корпусом для защиты клемм от повреждений и низким усилием ввода.

Устройства с шагом 3,0 мм имеют силовые контакты, которые могут выдерживать токи до 5 А на контакт, и доступны в двухрядных конфигурациях с двумя до 24 цепями и однорядных в конфигурации от двух до 12 цепей.

Разъемы с шагом 4,2 мм имеют номинальный ток до 9 А на контакт и доступны в двух-24 цепях в двухрядных и трех-пяти цепях в однорядных конфигурациях.

В разъемах с шагом 5,7 мм используется специальный материал из сплава для высокотоковых применений провод-плата, выдерживающий до 23 А на контакт. Эта опция доступна в двухрядной конфигурации с двумя до 24 цепями.

Обжимные, защелкивающиеся контакты и контакты разъема могут обрывать провода от 30 до 20 AWG для разъемов с шагом 3,0 мм, от 38 до 16 AWG для разъемов 4,2 мм и от 16 до 12 AWG для блоков 5,7 мм. Первые два могут использоваться в конфигурациях «провод-провод» и «провод-плата», тогда как 5,7-миллиметровые устройства подходят для применений «провод-плата». Устройства Pwr 4.2 также предлагают запатентованную прямоугольную розетку для стоек 1U или 2U.

Слепое сопряжение в диапазонах Pwr 3.0 и 4.2 обеспечивает варианты для вертикальных соединений через отверстия. Сильноточный диапазон обработки Pwr 5.7 работает при температуре от –40 ° C до + 105 ° C и подходит для телекоммуникационного оборудования, систем HVAC, бытовой техники или мониторов пациента.

Серия Minitek Pwr теперь поставляется с RS в регионе EMEA.
